etcd 의 WAL 이 무엇인가요?

etcd 의 WAL(Write Ahead Log)이 무엇인지 알아봅니다. 세그먼트 파일 구조와 이름 규칙, Raft 상태 저장 방식, 데이터 무결성을 보장하는 원리를 정리했습니다.

김세환

12 3월 2024 • 5 min read

etcd

💡

WAL (Write Ahead Log)는 etcd 가 데이터베이스에 적용되기 전에 모든 변경 사항을 기록하는 곳으로, 미리 쓰기 라는 측면에서 반영될 작업이 미리 기록되어 데이터 무결성과 시스템 일관성을 보장한다는것을 의미합니다.

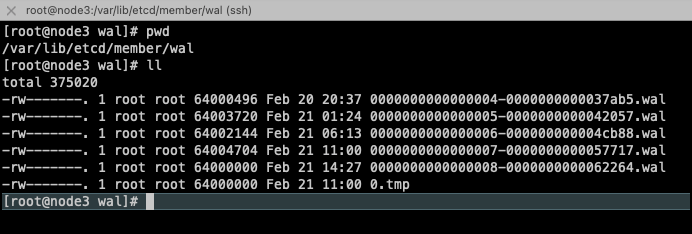

etcd 데이터 디렉터리에서 WAL 파일을 조회한 터미널 출력 — etcd 데이터 디렉터리에서 `wal` 파일을 조회한 모습

각 파일은 WAL 의 세그먼트를 의미하고, 이 파일은 etcd 클러스터의 트랜잭션 스냅샷을 캡처해서, 필요한 경우 etcd 상태를 재 구축하는데 사용 할 수 있는 변경 내역을 보존합니다. 각 파일 내부에는 Raft 의 상태와 데이터가 저장되어있습니다.

각 WAL 파일은 WAL 레코드의 스트림이고, $seq-$index.wal 형태로 저장됩니다. WAL 파일은 64MB 크기를 초과하면 wal 파일을 잘라내고 새로운 내부 시퀀스 번호와 함께 새로운 파일이 생성됩니다. 뒤쪽의 index 는 마지막 저장된 Raft 인덱스의 증분만큼 늘어난 값으로 저장됩니다.

0000000000000001-0000000000000021.wal 처음 파일이 이런 형태였고 이후 0x10 인덱스만큼 Raft 파일 인덱스가 늘어난 상태에서 파일을 잘라내면 새로운 파일은 0000000000000002-0000000000000031.wal 이 됩니다.

0.tmp , 1.tmp 는 번갈아가면서 나타나고 wal 파일을 저장하기 위한 임시 파일로써 쓰입니다.

etcd 의 과거 문서(v2.3) 에서는 (Administration )

wal 파일을 저장할 전용 디스크를 사용하면 처리량을 개선하고 클러스터를 안정화 할 수 있다고 설명합니다.

etcd 의 나름 최근 문서 (v3.4) 에서는 (Configuration options )

--wal-dir 을 지정해서 etcd data directory 가 아닌곳에 저장하고, 전용 디스크를 사용하면서 로깅과 다른 I/O 작업과의 경쟁을 피할 수 있다고 설명합니다.

wal 파일 전용 디스크를 생성하고, 해당 디스크가 마운트된 경로에 wal 파일을 저장하도록 설정하는 것입니다. 이 설정은 현재에도 있으며 인자로 전달할 때 --wal-dir , 환경 변수로는 ETCD_WAL_DIR 형태로 전달 해줄 수 있는 값입니다.

etcd 의 최근 문서 (v3.5 , v3.6) 에서는 관련된 내용은 없고 이러한 설정값이 있다고만 설명하고 있습니다.

또한 이와 별도로 --max-wals , ETCD_MAX_WALS 형태로 wal 파일의 개수를 지정 할 수 있는데, 디폴트 값은 5 이며 윈도우 사용자는 0 으로 설정되는데, 0 은 해당 파일 개수를 제한을 두지 않겠다는 설정입니다. (Configuration options)

그래서 실제로 생기고 동작하나요?

wal 파일은 etcd 에 쓰기 작업을 요청할때, 그리고 그 크기가 64MB 가 넘어 갈 때 마다 잘라서 생성됩니다. 그래서 etcd 쓰기작업을 시뮬레이션 하는 겸, etcd 성능 테스트를 할 수 있는 $ etcdctl check perf --load="s" 같은 명령어로 테스트 해봅니다. --load 는 s, m , l 이렇게 있고, 각각의 수준의 load 별로 etcd 의 I/O 성능이 적절한지 테스트하는것이라고 보면 됩니다.

현재 192.168.100.2 , 192.168.100.2 , 192.168.100.3 총 3개의 머신에 etcd 가 설치되어있다고 가정하고 아래와 같은 명령어로 테스트를 시작해봅니다.

export ETCDCTL_API=3
HOST_1=192.168.100.2
HOST_2=192.168.100.3
HOST_3=192.168.100.4
ENDPOINTS=$HOST_1:2379,$HOST_2:2379,$HOST_3:2379

/usr/local/bin/etcdctl --endpoints=$ENDPOINTS \
  --cacert=/etc/ssl/etcd/ssl/ca.pem \
  --cert=/etc/ssl/etcd/ssl/admin-node1.pem \
  --key=/etc/ssl/etcd/ssl/admin-node1-key.pem \
  check perf --load="l"

이후 /var/lib/etcd/member/wal 디렉터리를 관찰해보면

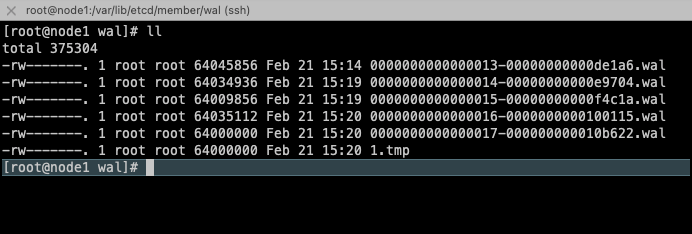

etcd 부하 테스트 시작 시 WAL 파일과 1.tmp 임시 파일을 확인하는 터미널 출력 — 최초 테스트 시작시 wal 파일들. 1.tmp 파일도 확인 가능

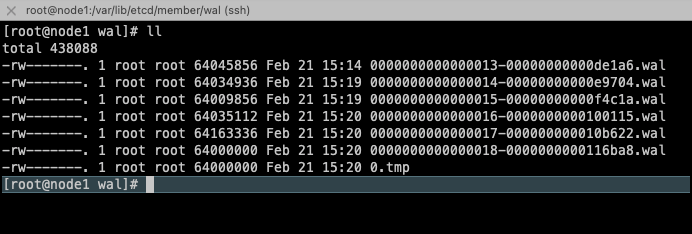

WAL 파일이 하나 더 생성되고 임시 파일이 0.tmp 로 바뀐 터미널 출력 — 최초 시작 이후 1개의 wal 파일이 더 생긴 장면. 0.tmp 로 임시파일이 변경

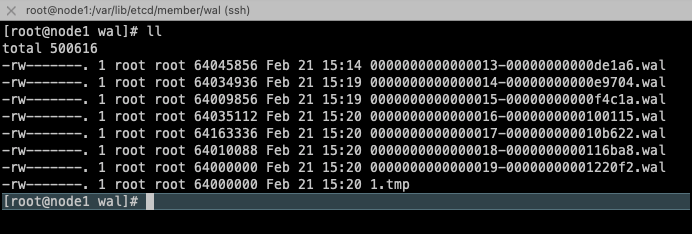

WAL 파일이 추가로 생성되고 임시 파일이 다시 1.tmp 로 바뀐 터미널 출력 — 이후 추가적인 wal 이 하나 더 생긴 장면. 1.tmp 로 다시 임시파일 변경

이런식으로 wal 파일이 새로운 시퀀스 번호를 부여 받아서 생성되면서 + tmp 파일은 0,1,0 번갈아 나타납니다.

왜 WAL 이 필요하죠?

etcd 에 데이터를 쓰기 직전에 wal 파일을 생성함으로써 쓰기작업이 진행 중일 때 장애/충돌이 발생 했을 때 쓰고있었던 데이터가 손실 되지 않도록 하는데 목적이 있습니다. 다만 실제로 우리가 사용할 때 이 파일을 통해 복구하거나 처리할 일은 따로 없습니다. 다만 etcd 의 fault tolerance 기능 강화 목적으로 필요한 파일들입니다.
